五轴加工中心功能和应用

2021年04月15日查阅次数:
分享更多:

五轴加工中心有两种回转方式,工作台回转轴,可以把工件分为任意角度加工,可以加工倾斜面和倾斜孔,选用高端的数控五轴系统和软件支持,还可以加工复杂的空间曲面,这种类型的五轴加工中心优点就是主轴的结构简单、刚性也好,有个缺点就是承重比较小。另外一种五轴就是主轴摇摆头回转的,主轴的前端是回转头设计,这样的装置优点在与主轴的加工可以非常灵活,工作台可以放承载重些,这类设计的五轴摇摆头还有个优点,使用球面铣加工曲面的时候,刀具中心线和加工面垂直面利用主轴的回转可以有效避开顶点切削,可以保证线速度,还可以提高表面加工质量,这种结构用于模具曲面要求精度较高选用的较多。





1.可靠性最大化

五轴加工中心的可靠性一直是用户最关心的主要指标。数控系统将采用更高集成度的电路芯片,利用大规模或超大规模的专用及混合式集成电路,以减少元器件的数量,来提高可靠性。通过硬件功能软件化,以适应各种控制功能的要求,同时采用硬件结构机床本体的模块化、标准化和通用化及系列化,使得既提高硬件生产批量,又便于组织生产和质量把关。还通过自动运行启动诊断、在线诊断、离线诊断等多种诊断程序,实现对系统内硬件、软件和各种外部设备进行故障诊断和报警。利用报警提示,及时排除故障;利用容错技术,对重要部件采用“冗余”设计,以实现故障自恢复;利用各种测试、监控技术,当生产超程、刀损、干扰、断电等各种意外时,自动进行相应的保护。



2.数控编程自动化

目前CAD/CAM图形交互式自动编程已得到较多的应用,是五轴加工中心发展的新趋势。它是利用CAD绘制的零件加工图样,再经计算机内的刀具轨迹数据进行计算和后置处理,从而自动生成NC零件加工程序,以实现CAD与CAM的集成。随着CIMS技术的发展,当前又出现了CAD/CAPP/CAM集成的全自动编程方式,它与CAD/CAM系统编程的最大区别是其编程所需的加工工艺参数不必由人工参与,直接从系统内的CAPP数据库获得。


3.智能化

现代五轴加工中心将引进自适应控制技术,根据切削条件的变化,自动调节工作参数,使加工过程中能保持最佳工作状态,从而得到较高的加工精度和较小的表面粗糙度,同时也能提高刀具的使用寿命和设备的生产效率。具有自诊断、自修复功能,在整个工作状态中,系统随时对CNC系统本身以及与其相连的各种设备进行自诊断、检查。一旦出现故障时,立即采用停机等措施,并进行故障报警,提示发生故障的部位、原因等。还可以自动使故障模块脱机,而接通备用模块,以确保无人化工作环境的要求。为实现更高的故障诊断要求,其发展趋势是采用人工智能专家诊断系统。



4.控制系统小型化

数控系统小型化便于将机、电装置结合为一体。目前主要采用超大规模集成元件、多层印刷电路板,采用三维安装方法,使电子元器件得以高密度安装,较大规模缩小系统的占有空间。而利用新型的彩色液晶薄型显示器替代传统的阴极射线管,将使数控操作系统进一步小型化。这样可以方便地将它安装在机床设备上,更便于对五轴加工中心的操作使用。


5.多功能化

配有自动换刀机构(刀库容量可达100把以上)的各类加工中心,能在同一台机床上同时实现铣削、镗削、钻削、车削、铰孔、扩孔、攻螺纹等多种工序加工,现代五轴加工中心还采用了多主轴、多面体切削,即同时对一个零件的不同部位进行不同方式的切削加工。数控系统由于采用了多CPU结构和分级中断控制方式,即可在一台机床上同时进行零件加工和程序编制,实现所谓的“前台加工,后台编辑”。为了适应柔性制造系统和计算机集成系统的要求,数控系统具有远距离串行接口,甚至可以联网,实现五轴加工中心之间的数据通信,也可以直接对多台五轴加工中心进行控制。

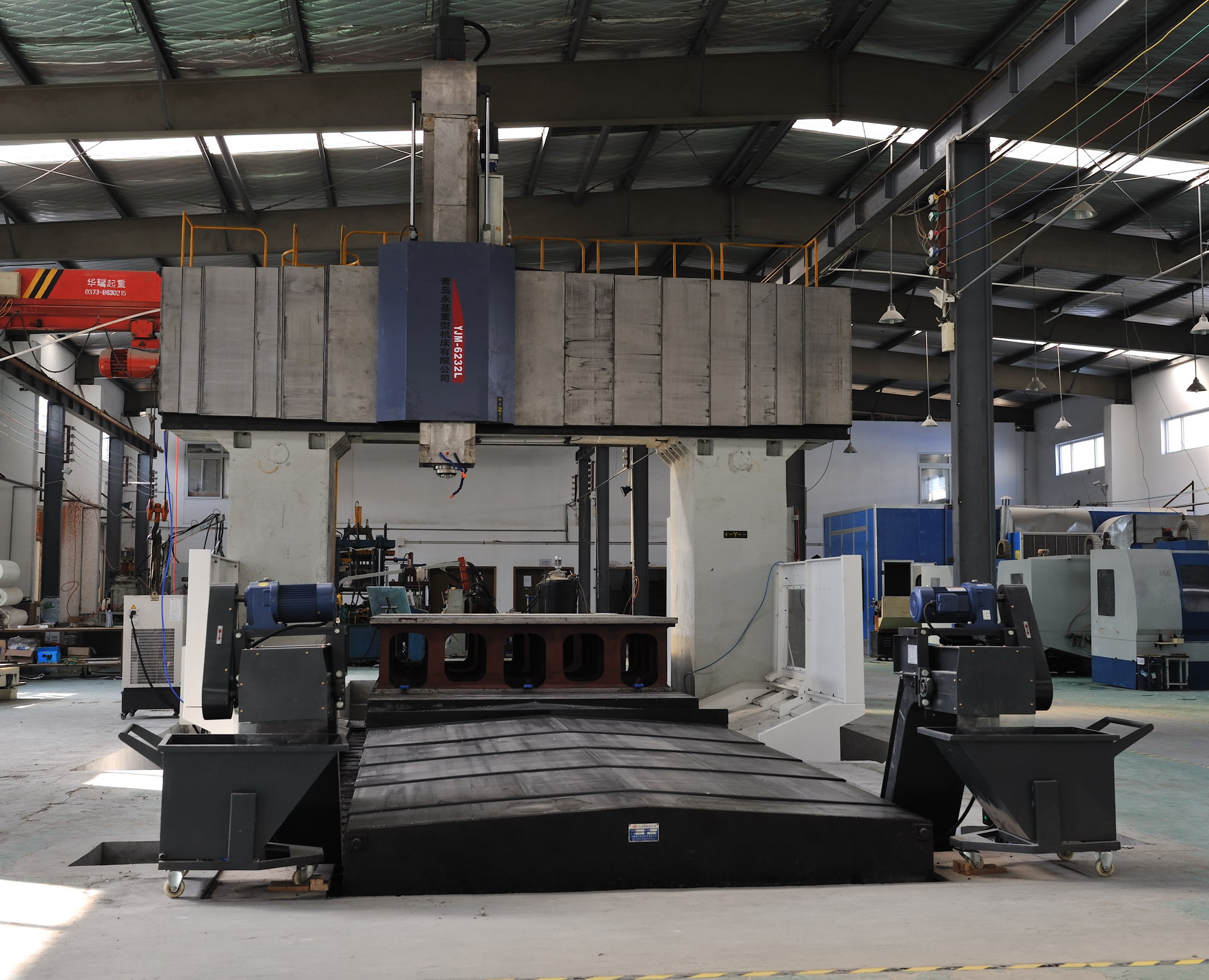

五轴龙门加工的优势

1. 用于大型零件、模具、模型的加工,例如汽车主模型、游艇模型、汽车大型模具加工等;

 2. 适合结构复杂的零件,工件夹装简单;3. 适合多种材料加工,例如金属、塑料等;




六普科技可为您提供:3D打印服务、五轴龙门加工(主模型加工)、中小批量试制、反应注射成型(RIM)、快速样件、快速模具、工装、检具以及各种非标设备的设计与加工等,并于20019年通过了ISO 9001:2015质量管理体系合格的认证! 涉及的行业有、汽车领域、医疗器械、工业模型、智能机器人、智能家电、航空船舶、工装夹具、代表客户有:上汽集团、华晨汽车、西门子医疗、上海联影医疗、ABB、丹纳赫、马勒、科大智能机器人等。
