哪些方法能制作手板

2017年10月13日查阅次数:
分享更多:

    对于设计师来说,制作手板在开发新产品时是必不可少的一步。当新产品被设计完成后,为了能够验证产品的结构以及功能上的合理性,需要通过制作小批量的手板来找出设计中存在的缺陷、不足以及弊端。哪些方法能制作手板呢?下面就由上海六普模具科技有限公司的产品负责人来为大家简单讲解一下吧。


    按照工艺设备分类,有激光成型(如FDM、SLA、SLS等),有CNC加工,有硅胶复模,有低压灌注,有快速模具(或叫简易模具)等等。

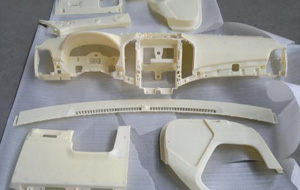

    1.激光成型——按技术分类可分为:SLA、SLS、FDM等。SLA是将环氧树脂用激光烧结而成,环氧树脂常温是液体,装在SLA机的箱子里,当激光按图形的结构一层一层地扫描而运动时,激光碰到的地方的环氧树脂就会由液体变成固体。最后,将箱子里多余的液态的环氧树指放掉,就会留下来一个和图形一模一样的模型。随着SLA所用环氧树指材料的发展,其手板(模型)的装配性能和表面质量都有很大的提升。但它费用太高,所以它适合做小件,或CNC难加工的零件;不适合做大件电器、电子产品,如空调、电视机等。SLS:是SLA的发展。它除了兼有SLA的功能外,还可以烧金属粉末(如铝粉、铜粉、不锈钢粉等)。它的设备更贵,制作手板(模型)的成本也更贵。FDM是将ABS条用激光烧结而成,它的特点是物理性能和化学成分都与ABS一样,内部结构也很清晰,装配性能也很好,但外观粗糙。适合做结构验证的手板。》》》如果您有制作手板方面的业务需求,可点此进行询价!!!

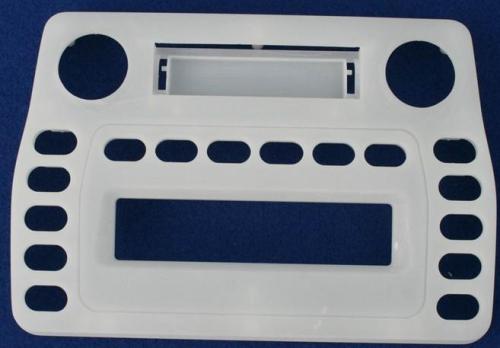

    2.CNC加工——这是当前手板制作最主流的加工方式。它几乎可以应用于所有的材料的加工:如:塑胶(ABS、PC、PMMA、PA、POM等),如五金(钢铁、不锈钢、铝合金、铜合金、锌合金、锌合金、镁合金等),或其它如:石膏、木材、发泡胶。它几乎可以做各种各样结构的手板(模型),如:手机、电视机、空调、电话机、微波炉、电磁炉、冰箱、洗衣机等等CNC加工是一种去材料加工方式,可以加工出精度相对较高的手板(模型),但只能一个个地做,它适合做1-5个的批量。




    3.硅胶复模——(又叫真空复模)它适合小批量手板的制作。其流程是先用母板做一个硅胶模,然后再倒入液态的环氧树指(如PU),再加热让其固化,最后就可从硅胶模中取出一个和母板一模一样的手板(模型)。但硅胶模是软模,其手板(模型)的尺寸精度不高。并且所用材料是环氧树脂,不是真正的塑料。它的批量适合做5-50个。


    4.低压灌注——低压灌注是相对于高压注塑而言。它所用的材料依然是环氧树脂,所用的压力可达30-50公斤/c㎡。因此它比硅胶复模(真空复模)的产品在物理性能上要好得多,可以达到注塑产品物理性能的80%-90%。它的特点同硅胶复模一样,尺寸精度不高,不是真正的塑料,批量适合于5-50个。


    5.快速模具——即简易模具。它是将正式模具简化结构之后,完全按正式模具那样来做模。然后上塑胶机注塑加工,然后再用CNC加工,以达到图纸要求。所以简易模具是将模具工艺和机加工工艺有机的结合。它的优点是完全可以按设计的要求选用材料,如ABS-V0,PC+ABS,PA66+30%GF,POM+30%GF等,也完全按设计的要求注塑加工。它的批量适合于50-5000,非常适合产品小批量的试产,是小批量生产最理想的方式。




    上海六普——好品质,才能赢得客户的信赖并长期合作

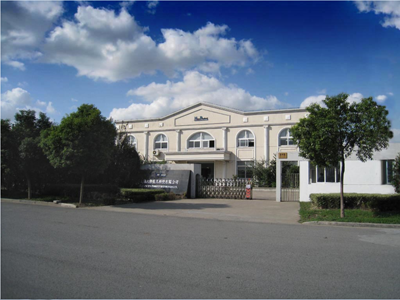

    上海六普模具科技有限公司自2003年成立至今,拥有丰富的行业经验,并与多家知名企业进行长期紧密的合作。上海六普坚持以产品质量赢得客户的信赖,加工制作出的产品,经过严格的检验程序才进行发货。上海六普始终坚信:只有做出令客户满意的优质产品,才能获得更多客户的信赖,与客户进行长期合作。如果您有制作手板业务方面的需求,可致电:021-39109045进行询价!
